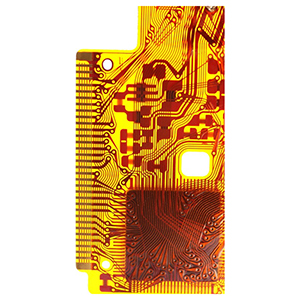

materjalivalik kiirete paindlike vooluringide jaoks

Kiired paindlikud vooluringid on traditsiooniliste trükkplaatide (PCB) oluline alternatiiv ja neid kasutatakse laialdaselt olukordades, kus on vaja ruumilist paindlikkust ja dünaamilist paindevastust, kuna need on paigaldamisel ja kogu kasutusaja jooksul väga paindlikud.

Kiire signaaliülekande rakendustes esineb paindlike vooluringide puhul aga sageli jõudluse halvenemine, mis on sundinud disainereid paindlike vooluringide materjalivaliku ja konstruktsiooni osas edasi uuendusi tegema.

Paindlike vooluringide elektriline jõudlus

1. Paindlike vooluringide elektrilist jõudlust mõjutavad mitmed tegurid. Esiteks on soojuspaisumistegur (CTE) oluline parameeter, mida tuleb disainimisel hoolikalt arvestada. Võrreldes mitmekihiliste jäikade trükkplaatidega on painduvatel vooluringidel struktuurilise kaitse puudumise tõttu kõrgemad CTE väärtused, mis muudab need tundlikumaks soojuspaisumise ja kokkutõmbumise põhjustatud jõudluse kõikumiste suhtes. Lisaks sellele on painduvate vooluringide alusmaterjalil kalduvus niiskust absorbeerida, mis mitte ainult vähendab soojusjuhtivust, vaid suurendab veelgi CTE-d, mille tulemuseks on madalam üldine juhtivus.
2. Kiirete rakenduste elektrilise jõudluse parandamiseks peetakse vedelkristallpolümeeri (LCP) üheks parimaks alusmaterjaliks. LCP pakub madalat niiskuse imendumist, madalat CTE-d ja suurepäraseid kõrgsagedusomadusi. See toimib suurepäraselt kiirete PCB-de ja jäik-painduvate plaatide disainis, parandades efektiivselt vooluahela stabiilsust ja signaali terviklikkust.

Vooluahela integreerimine ja elektriline optimeerimine

1. Paindlike vooluringide integreerimine jäikade vooluringidega on tehniline väljakutse. Paindlike vooluringide õige ühendamine PCB-dega võib tõhusalt vähendada vooluringi pinget ja minimeerida soojuspaisumise põhjustatud probleeme. Samal ajal võib paindlike kapselduste, dielektriliste kilede, kattekihtide või kleepuvate kihtide kasutamine puhvritena veelgi optimeerida elektrilisi ühendusi ja parandada juhtivust. Need materjalid ei ole mitte ainult hea plastilisusega, vaid aitavad ka jaotada pinget võtmepunktides, parandades üldist usaldusväärsust.
2. Projekteerimisel on oluline vältida jootekohtade paigutamist liiga lähedale paindekohtadele, et vältida jootekohtade rikkeid korduva painutamise tagajärjel. Lisaks võivad ülemäära kuhjatud jooned vähendada vooluahela paindlikkust ning järel töötlemise etapid, nagu söövitamine ja vasestamine, võivad kahjustada kleepuvaid ja kattekihti, mõjutades vooluahela töökindlust.

Paindlike vooluringide mehaanilised omadused

Paindlike vooluringide mehaanilist toimivust piirab peamiselt nende CTE ja lamineeritud materjalide, nagu liimide ja ühenduste areng. Uute liimide ja kattekihtide kasutamine parandab oluliselt paindlike vooluringide mehaanilist tugevust ja paindlikkust. Jäikade ühenduspunktide arvu vähendamisega saavutavad paindlikud vooluringid suurema mehaanilise vabaduse, mis võimaldab neil kohaneda keerulisemate 3D-paigutuste ja dünaamiliste keskkondadega.

Paindlike vooluringide rakendused ja tulevane areng

Paindlikke vooluahelaid kasutatakse laialdaselt sellistes kõrgetasemelistes valdkondades nagu meditsiin, autotööstus ja lennundus. 3D-printimise tehnoloogia arenguga muutub paindlike vooluahelate disain ja tootmine paindlikumaks ja tõhusamaks. 3D-printimine võimaldab mitte ainult mitme materjali kihilist printimist, vaid ka keerukate struktuuride kiiret prototüüpimist, vähendades sõltuvust traditsioonilisest mehaanilisest töötlemisest. Tulevikus võivad paindlikud vooluringid integreerida dünaamilise võrgustiku ja uued materjalid (nagu LCP ja täiustatud liimid ja kattekihid), et veelgi parandada jõudlust ja kohandatavust, vastates veelgi enam tipptasemel rakenduste vajadustele.
