sügavusmarsruutimine

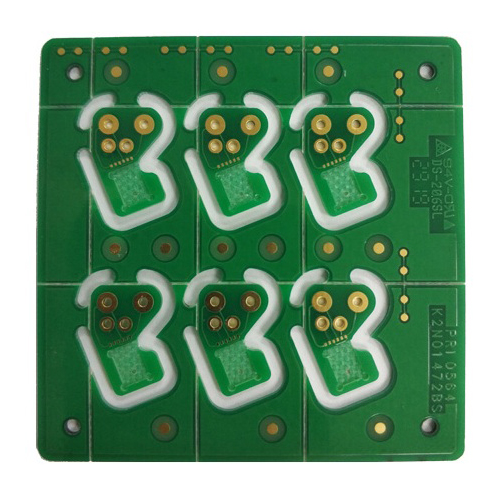

Sügavusjuhtimine loob PCB-le astme- või soonekujulise vormi

Pimefreesimine, tuntud ka kui „sügavusfreesimine”, on trükkplaatide tootmises levinud mehaaniline töötlemistehnika. Seda kasutatakse sellistes elektroonikatoodete valdkondades nagu sidevahendid ja autoelektroonika, mis nõuavad suurt struktuurilist keerukust ja ruumi kasutamist.

Kirjeldus

Selle põhiprintsiippõhineb valikulisel PCB pinnakihi eemaldamisel eelnevalt kindlaksmääratud sügavuseni, mitte kogu plaadi läbilõikamisel. Selline lähenemine säilitab alusmaterjali terviklikkuse, luues soovitud sügavusega sooned või augud ainult vajalikesse kohtadesse.

Peamised omadused

  1. Pimefreesimine võimaldab täpselt kontrollida freesimise sügavust, saavutades plaadil keerukaid struktuure, nagu kohalikud astmed, madalad sooned või poolauku.
  2. See tehnoloogia võimaldab luua PCB-dele süvendusi või puuritud auke, mis suurendab oluliselt komponentide paigaldamise mitmekesisust ja paindlikkust.
  3. Pimefreesimine tugineb tavaliselt ülitäpsetele automatiseeritud seadmetele, et tagada ühtlane sügavus ja teravad kontuurid, mis vastavad kaasaegse elektroonika keerukatele tootmisnõuetele.

Tüüpilised rakendused

  1. Konkreetsete komponentide, nagu RF-moodulite, LED-ide või metallkilpide plaadile paigaldamisel loob pimekirvimine lokaalsed madalad süvendid.
  2. See valmistab PCB-struktuure astmelise konfiguratsiooniga, nagu eelvormitud ruumid pool-sisestatavate ühenduste või spetsiaalsete kaardipesade jaoks.
  3. See loob lokaalsed süvendatud augud või süvendatud alad, hõlbustades spetsiaalsete struktuurikomponentide paigaldamist või suurendades plaadi tasandi kokkupaneku tihedust.
  4. Laias kasutusel kõrgetasemelistes sidevahendites, nutikates terminalides, autoelektroonikas ja muudes elektroonikatoodete valdkondades, mis nõuavad suurt struktuurilist keerukust ja ruumi kasutamist.
