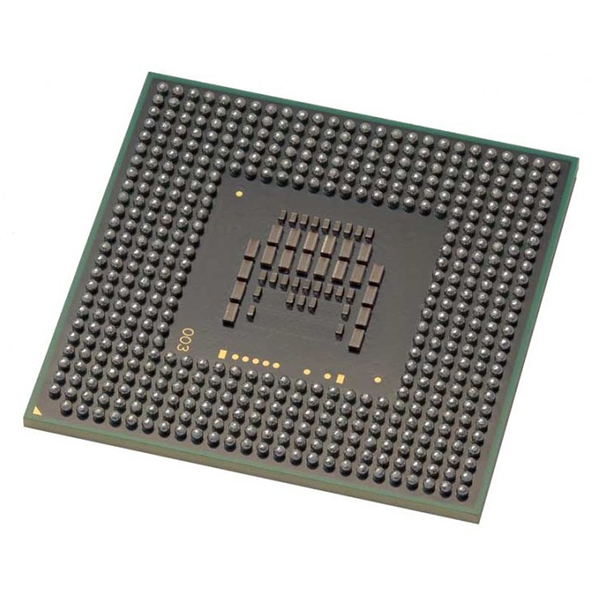

IC substraat

IC-substraat kiipide ühendamiseks trükkplaatidega

IC-substraatid on ülitäpsed mikroskeemid, mis ühendavad kiipe trükkplaatidega ja on tänapäeva kõrgtehnoloogiliste kiipide pakendamise ja elektroonikatoodete hädavajalikud komponendid.

Kirjeldus

IC-substraat, täielik nimetusintegreeritud vooluringi alus, on mikrokiipplaat, mida kasutatakse integraallülituskiipide (IC) kandmiseks ja ühendamiseks trükkplaatidega (PCB). See toimib sillana kiibi ja emaplaadi vahel, olles asendamatu võtmematerjal ja struktuur arenenud pakendustehnoloogias.

IC-substraadi peamised funktsioonid

  1. Kiibi toetamine ja kaitsmine:Kandab kiipi füüsiliselt, kaitstes seda kahjustuste eest.
  2. Elektriline ühendus:Ühendab IC kiibi kontaktid (või jootekuulid) PCB-ga mikropeenete juhtmetega, võimaldades signaali ja võimsuse ülekannet.
  3. Soojuse juhtimine:Aitab hajutada kiibist soojust, et säilitada selle töötemperatuur.
  4. Võimaldab tihedat pakendamist:Toetab suure tihedusega ja suure jõudlusega pakendamise meetodeid, nagu BGA, CSP ja FC.

IC-substraatide tüübid

  1. BT-substraatid:Koosnevad peamiselt BT-vaigust ja sobivad enamiku üldotstarbeliste IC-pakendite jaoks.
  2. ABF-substraatid:Kasutavad ABF (Ajinomoto Build-up Film) materjali, ideaalsed suure tihedusega ja kiirete kiipide pakendamiseks, nagu näiteks kõrgklassi CPU-d, GPU-d ja võrgukiibid.
  3. Keraamilised substraatid:Kasutatakse ülisageduslikes, kõrge usaldusväärsusega rakendustes, nagu lennundus- ja sõjaväesektoris.

Erinevused IC substraatide ja traditsiooniliste PCB-de vahel

  1. Omavad peenemaid jooni, suuremat kihide arvu, väiksemaid läbiviikude avasid ja keerulisemaid tootmisprotsesse.
  2. Toetab suuremat I/O tihedust ja rangemaid signaali terviklikkuse nõudeid.
