tagapuurimine liigsete vasepostide eemaldamiseks PCB-läbiviikudest

Tagapuurimine on protsess, mille käigus eemaldatakse mitmekihiliste PCB-de viadest ülemäärased vasepostid. Seda kasutatakse laialdaselt kiirete ja kõrgsageduslike elektroonikatoodete disainis, et parandada signaali kvaliteeti ja plaadi taseme jõudlust.

Kirjeldus
Tagurpidi puurimine trükkplaatidelon mitmekihiliste trükkplaatide tootmisprotsess. Selle peamine eesmärk on eemaldada kiirete signaalide jälgedes olevad liigsed vaskosad, parandades seeläbi signaali terviklikkust ja vähendades signaalide ülekandumist ja peegeldumist.

Tagapuurimise määratlus

Trükkplaatide tootmisel kasutatakse mehaanilist puurimistehnoloogiat, et puurida trükkplaadi ühelt poolt, eemaldades soovimatu juhtiva vase teatud kihtide vahel ühenduskohtades. See protsess säilitab ainult ühendamiseks vajaliku vase. See kõrvaldab tõhusalt pimedad vasepostid, takistades signaali peegeldumist ja kadu kiire signaali edastamise ajal.

Tagapuurimise tüüpilised rakendused

  1. Kiire ja kõrge eraldusvõimega signaali edastamine, näiteks serverites, lülitites ja andmeside valdkonnas.
  2. Mitmekihilised plaadid, tavaliselt 8 või enam kihti, mille levik suureneb suurema kihi arvu korral.
  3. Kiire PCB-disain, mis nõuab paremat signaali terviklikkust ja EMI-jõudlust.

Tagapuurimise põhimõte

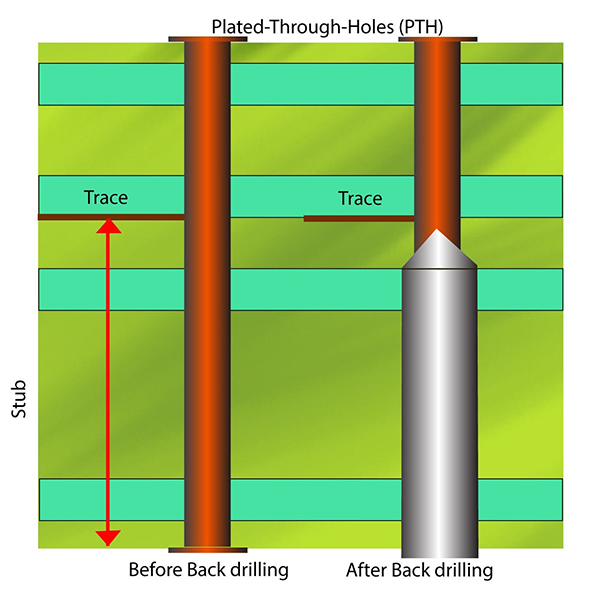

  1. Mitmekihilistes plaatides ühendavad läbiviigud tavaliselt erinevaid kihte. Kui signaalid peavad aga edastuma ainult teatud kihtide vahel, muutuvad läbiviigu ülejäänud osad üleliigseks vasepostiks.
  2. Need üleliigsed vasepostid põhjustavad signaali peegeldusi ja risthäireid, halvendades kiire signaali kvaliteeti.
  3. Tagantpuuri eemaldab üleliigse vase, säilitades ainult vajalikud ühendussegmendid, et parandada signaali terviklikkust.

Tagapuurimise protsessi omadused

  1. Tagapuurimise augud on tavaliselt veidi suurema läbimõõduga kui algne läbiviik.
  2. Tagantpuuri sügavust kontrollitakse rangelt, et vältida läbistamist vajalikesse ühenduskihtidesse.
  3. Tagapuurimine rakendatakse üldjuhul ainult kiirete signaalide jaoks kriitilistes kohtades.

Tagurpidi puurimise eelised

  1. Vähendab oluliselt signaalide peegeldumist ja ülekandeid.
  2. Parandab signaali terviklikkust ja edastuskiirust.
  3. Vastab kõrgemate sageduste jaoks kehtivatele vooluahela disaini nõuetele.
