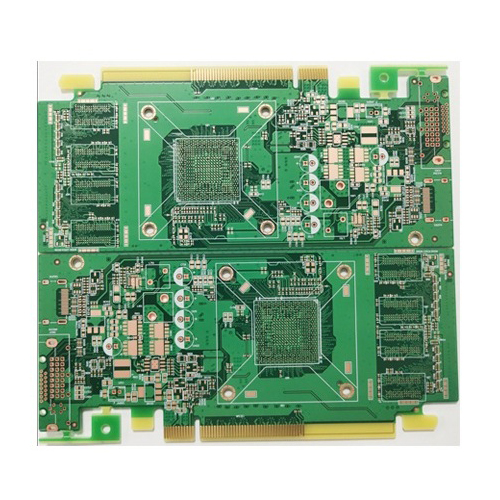

kiire PCB prototüüp kiireks ja usaldusväärseks tarnimiseks

Tööpõhimõte

Quick Turn PCB Prototype tugineb peamiselt tõhusatele tootmisliinidele ja automatiseeritud seadmetele. Pärast seda, kui kliendid on esitanud oma vooluahela disainifailid, viib insenerimeeskond kiiresti lõpule disaini ülevaatamise, materjalide ettevalmistamise, mitmekihilise lamineerimise, puurimise, söövitamise, pad-katmise ja siiditrükkimise. Iga PCB läbib ranged elektrilised toimivustestid ja visuaalse kontrolli, et tagada selle struktuuri ja funktsionaalsuse täielik vastavus disaininõuetele, saavutades kiire tarne.

Peamised eelised

• Kiire tarne:Prototüüpide valmistamine võib kesta vaid 24 tundi, mis lühendab oluliselt uurimis- ja arendustsüklit ning võimaldab tooteid kiiremini turule tuua.
• Paindlik kohandamine:Toetab erinevaid plaadimaterjale, kihte, suurusi ja eriprotsesse, et vastata erinevate projektide arendusvajadustele.
• Usaldusväärne kvaliteet:Täielikult automatiseeritud kontroll tagab iga prototüüpplaadi ühtlase funktsionaalsuse ja kvaliteedi.
• Tehniline tugi:Professionaalne meeskond pakub disaini optimeerimise nõuandeid ja tehnilist tuge, et parandada uurimis- ja arendustegevuse efektiivsust.
• Kulutõhusus:Väikeseeria prototüüpide valmistamine nõuab väikest investeeringut, vähendades arendusriske ja katsetamise kulusid.

Rakendusalad

Quick Turn PCB Prototype on laialdaselt kasutusel tarbeelektroonikas, nutikates kantavates seadmetes, autoelektroonikas, meditsiiniseadmetes, tööstuslikus juhtimises, asjade internetis jm. Olgu tegemist uue toote disaini valideerimise, funktsionaalsete testide või väikeseeria katsetootmisega, on Quick Turn PCB prototüüpimine oluline samm elektroonikatoodete kontseptsioonist turule jõudmiseni, pakkudes kindlat garantiid ettevõtte innovatsioonile ja kvaliteedile.
