24-kihiline 2. järgu HDI PCB suure tihedusega rakenduste jaoks

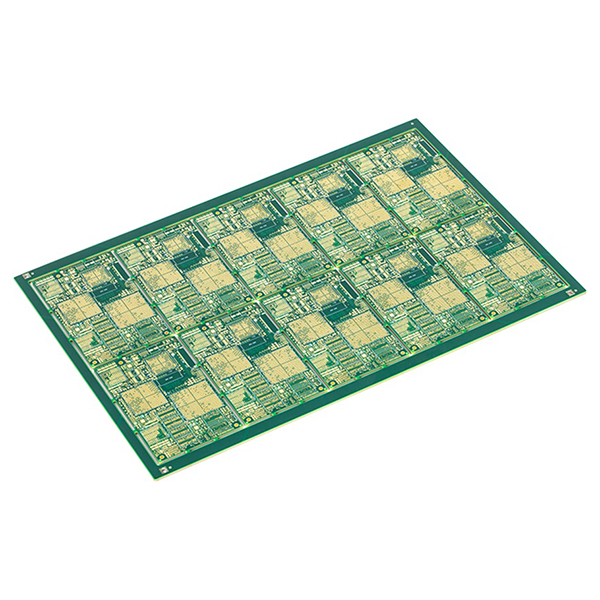

24-kihiline trükkplaat (PCB)

24-kihiline trükkplaat (PCB) on kõrgekvaliteediline mitmekihiline trükkplaat, mida kasutatakse tavaliselt elektroonilistes süsteemides, mis nõuavad keerukaid vooluahelaid, suure tihedusega marsruutimist, kiiret signaaliülekannet ja suurt töökindlust.

24-kihiliste PCB-de peamised omadused

• Toetab ülitihedat ja keerulist vooluringide marsruutimist.
• Kasutab 2. järgu HDI-tehnoloogiat koos kihiliste ja vahelduvate pimedate/peidetud läbiviikudega.
• Suurepärane signaali terviklikkus ja EMI/EMC jõudlus.
• Täpne impedantsi kontroll ja optimeeritud võimsuse jaotamise võrk.
• Sobib kiirete, kõrgsageduslike ja mitme kiibiga integratsiooniprojektide jaoks.
• Vastab suure usaldusväärsusega suuremahulise komponentide paigaldamise nõuetele.
• Mitmekihiline struktuur pakub piisavalt ruumi äärmiselt keeruliste skeemide ja ülitiheda komponentide paigutuse jaoks.
• Ülekaalukas elektriline jõudlus: mitmekihiline struktuur aitab parandada signaali ja võimsuse terviklikkust, vähendades ülekandeid ja müra.
• Tugev EMI/EMC kontroll: hõlbustab elektromagnetilise ühilduvuse disaini, ideaalne kiirete ja kõrgsageduslike rakenduste jaoks.
• Toetab täiustatud protsesse, nagu pimedad/peidetud läbiviigud ja HDI, võimaldades väiksemat suurust ja suuremat integratsiooni.

24-kihiliste trükkplaatide peamised rakendused

• Kõrge jõudlusega serverid ja andmekeskuse seadmed.
• Võrgukommunikatsiooni- ja tugijaama seadmed.
• Kosmoseelektroonikasüsteemid.
• Meditsiinilised instrumendid ja tööstuslik automaatika.
• Kõrgtehnoloogilised arvuti- ja kommunikatsiooniterminalid.

Peamised spetsifikatsioonid

• Kihtide arv:24
• Materjal:FR-4 (Tg180), VT-47
• Plaadi paksus:2,59±0,26 mm
• Jälje laius/vahekaugus:3,5/5,0 mil
• Ava läbimõõt:0,25 mm
• Pinna viimistlus:ENIG (kuldkattega)
