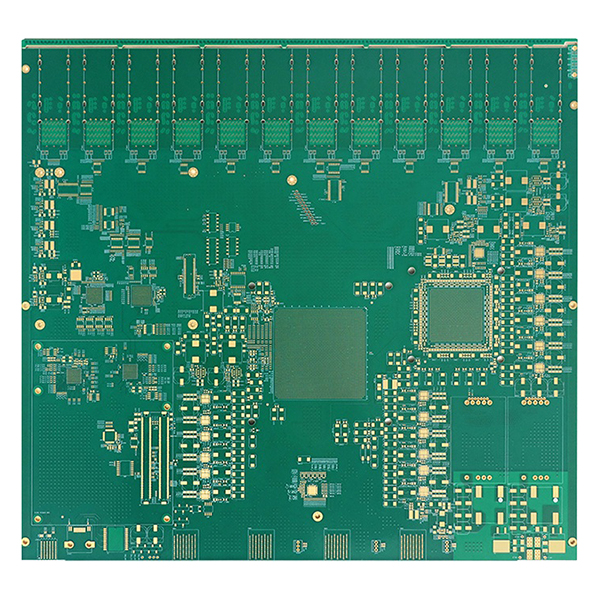

26-kihiline PCB kiirete võrkude ja andmekeskuste jaoks

26-kihilist trükkplaati kasutatakse tavaliselt kõrgetasemelistes seadmetes, mis nõuavad erakordset signaali terviklikkust, häirevastast võimet ja marsruutimisruumi. Selle mitmekihiline struktuur aitab optimeerida võimsuse jaotust, võimaldab täpset impedantsi kontrolli ja toetab selliseid arenenud tehnoloogiaid nagu pimedad/peidetud läbiviigud ja HDI, vastates kiirete, kõrgsageduslike ja mitme kiibi integratsiooni rakenduste nõudmistele.

26-kihilise trükkplaadi peamised omadused

• Ülikõrge kihide arv toetab keerukaid ja kiireid signaalide marsruute.
• Kasutab Tachyon 100G ja süsivesinikmaterjale äärmiselt madala signaali kadu jaoks, mis teeb selle ideaalseks kiireks andmeedastuseks.
• Peenike joone laius/vahekaugus ja väike läbiviikude tehnoloogia suurendavad marsruutimise tihedust.
• Ühtlane plaadi paksus ja stabiilne struktuur sobivad suuremahuliste võrguseadmetega.
• Ühtlane vase paksus sisemistel ja välimistel kihtidel, tugev voolu juhtivus ja suurepärane oksüdeerumisvastus.
• ENIG (Electroless Nickel Immersion Gold) pinnaviimistlus takistab tõhusalt oksüdeerumist ja tagab usaldusväärse jootmise.

26-kihiliste trükkplaatide peamised rakendused

• Kõrgetasemelised võrgukommutaatorid.
• Andmekeskuste põhilised lülitusseadmed.
• Kiired ruuterid ja optilised sidesüsteemid.
• Suurte ettevõtete ja telekommunikatsioonioperaatorite võrguinfrastruktuur.

Peamised parameetrid

• Kihtide arv:26
• Materjalid:Tachyon 100G, süsivesinik
• Plaadi paksus:3,5±0,35 mm
• Sise-/välisvasepaksus:0,33 OZ
• Minimaalne joone laius/vahekaugus:0,118/0,051 mm
• Minimaalne augu läbimõõt:0,225 mm
• Pinna viimistlus:ENIG
