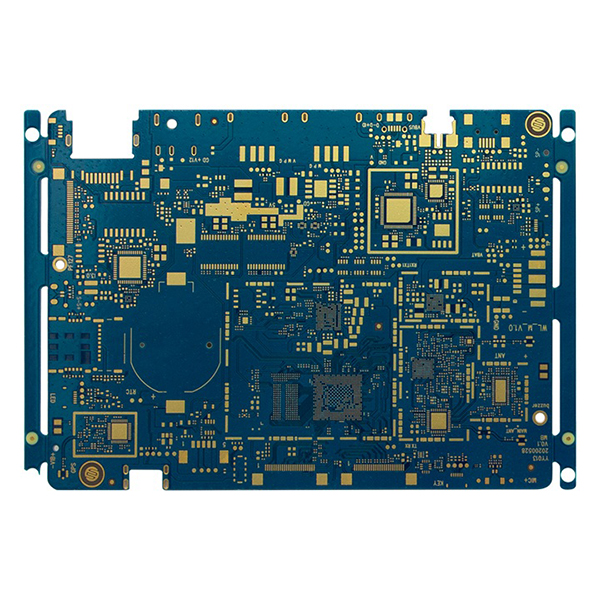

5G IoT PCB tootmine S1000-2M ja ENIG+OSP abil

See 5G IoT PCB pakub suurepärast elektrilist jõudlust ja usaldusväärset mehaanilist tugevust, vastates 5G IoT seadmete kiire signaaliülekande ja suure tihedusega kokkupaneku rangetele nõuetele. Selle disain ja tootmisprotsess arvestavad täielikult IoT terminalide mitmekesiste vajadustega, pakkudes tugevat ühilduvust ja skaleeritavust.

5G IoT PCB tootmise peamised omadused

• Kasutab S1000-2M kõrge jõudlusega substraati, millel on suurepärane kuumuskindlus ja mõõtmete stabiilsus, mis sobib kõrgsageduslikuks ja kiireks signaaliülekandeks.
• Hübriidpressimisprotsess parandab plaadi üldist jõudlust, kohandudes mitmekihiliste struktuuride ja keeruliste vooluringide disainiga.
• Pinnatöötlus ühendab ENIG (Electroless Nickel Immersion Gold) ja OSP (Organic Solderability Preservative) tehnoloogiad, parandades jootmise usaldusväärsust ja oksüdeerumisvastast vastupidavust ning pikendades toote eluiga.
• Toetab suure tihedusega marsruutimist ja väikese ava töötlemist, vastates IoT-s miniaturiseerimise ja integratsiooni suundumustele.
• Suurepärane signaali terviklikkus ja elektromagnetiline ühilduvus tagavad stabiilse 5G andmeedastuse.
• Kohandatav suurus, kihide arv ja protsessiparameetrid, et paindlikult kohanduda erinevate IoT-seadmetega.

Peamised rakendused

• 5G IoT-terminalseadmete emaplaadid ja funktsionaalsed moodulid.
• Andurid ja juhtimissõlmed nutikate kodude ja nutikate linnade rakendustes.
• Kõrge usaldusväärsusega valdkonnad, nagu sõidukite võrgustikud ja tööstuslik IoT.
• Erinevad traadita side moodulid ja andmete kogumise seadmed.
• Muud 5G IoT tooted, mis nõuavad kiiret signaaliülekannet ja suure tihedusega integratsiooni.
