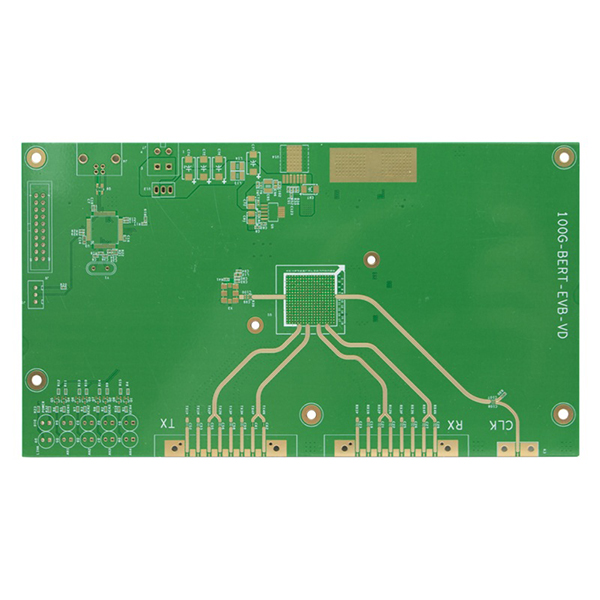

5G RF kõrgsagedusliku PCB trükkplaadi tootmine

5G RF PCB-plaadil on aukude läbimõõt kuni 0,2 mm ja joone laius/vahekaugus kuni 100/100 μm, mis vastab kõrgsagedusliku ja kiire signaaliülekande rangetele nõuetele. Seda kasutatakse laialdaselt 5G signaali testimisel ja sellega seotud valdkondades.

5G RF PCB-plaadi tootmise peamised omadused

• Kasutab suure jõudlusega RO4350B + TU768 materjale, millel on suurepärased kõrgsagedusomadused ja madal dielektriline kadu, tagades stabiilse signaali edastamise.
• Täiustatud hübriidpressimisprotsess parandab tõhusalt kihidevahelist sidumisjõudu ja pikendab toote eluiga.
• Täpne mehaaniline puurimine võimaldab saavutada minimaalse augu läbimõõdu 0,2 mm, mis sobib suure tihedusega kokkupanekuks ja mikrokomponentide jootmiseks.
• Pinnal kasutatakse ENIG (Electroless Nickel Immersion Gold) protsessi, mis tagab suurepärase jootmisvõime, parema oksüdeerumisvastasuse ja kohanemisvõime keeruliste tingimustega.
• Minimaalne joone laius/vahekaugus kuni 100/100 μm, mis toetab kiiret ja suure tihedusega marsruudi projekteerimist.
• Hea tootmise järjepidevus ja kõrge usaldusväärsus, sobiv masstootmiseks ja keerulisteks katsenõueteks.
• Kohandatavad kihid, paksused ja erifunktsioonid vastavalt kliendi vajadustele, mis vastavad paindlikult erinevatele rakendusscenaristidele.

Peamised rakendused

• 5G signaali testimisseadmed ja RF testimissüsteemid.
• 5G tugijaama RF-moodulid ja antenniseadmed.
• Kiire signaaliülekande ja mikrolaine side seadmed.
• Traadita side terminalid ja RF esiosamoodulid.
• Radar, satelliitside ja muud kõrgsageduslikud elektroonilised valdkonnad.
• Muud side- ja elektroonikaseadmed, millele kehtivad ranged nõuded kõrgsageduse ja kõrge töökindluse osas.
