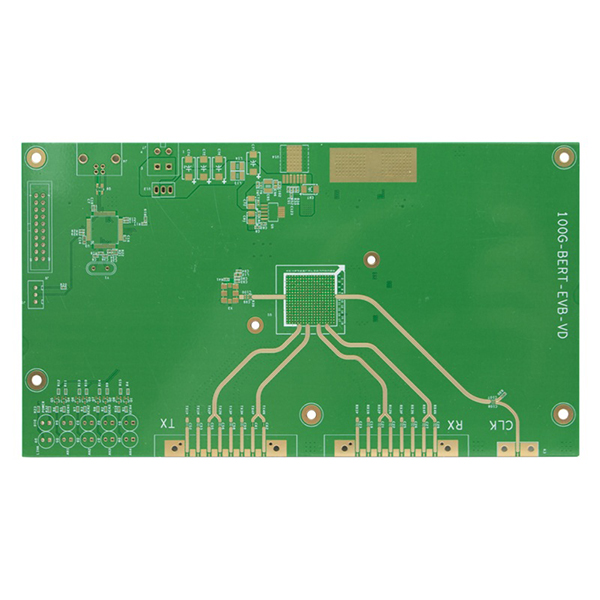

5G signaali test PCB tootmine RO4350B+TU768 protsessiga

5G signaali testimise trükkplaatidel on võimalik saavutada minimaalne augu läbimõõt 0,2 mm ja joone laius/vahekaugus kuni 100 μm, mis vastab tõhusalt 5G signaali testimise rangetele nõuetele kõrge täpsuse ja usaldusväärsuse osas. Neid trükkplaate kasutatakse laialdaselt kõrgetasemelistes elektroonilistes testimisvaldkondades, nagu näiteks 5G signaali testimine.

5G signaali testimise trükkplaatide valmistamise peamised omadused

• Kasutab RO4350B+TU768 kõrge jõudlusega substraate, et tagada suurepärased kõrgsagedusomadused ja signaali edastamise kvaliteet.
• Hübriidpressimisprotsess parandab plaadi üldist jõudlust, mis sobib mitmekihiliste ja keeruliste struktuuride disainidele.
• Mehaaniline puurimistehnoloogia võimaldab teha kuni 0,2 mm suuruseid ülitäpseid auke, mis vastavad suure tihedusega kokkupaneku nõuetele.
• Pinnatöötlus kasutab ENIG (Electroless Nickel Immersion Gold) protsessi, mis parandab jootmise usaldusväärsust ja oksüdeerumisvastast vastupidavust ning pikendab toote eluiga.
• Joonte laius ja vahekaugus kuni 100 μm toetavad ülitäpseid vooluahela konstruktsioone, tagades 5G kõrgsagedussignaalide terviklikkuse.
• Suurepärane mõõtmete stabiilsus ja mehaaniline tugevus tagavad plaadi stabiilse töö erinevates katsetamiskeskkondades.
• Kihide arv, suurus ja seonduvad parameetrid on kohandatavad vastavalt kliendi nõudmistele, vastates mitmekesistele testimisrakendustele.

Peamised rakendused

• 5G signaali testimisseadmete peamised juhtplaadid ja seotud funktsionaalsed moodulid.
• Kõrgsageduslikud, kiired signaalide testimise instrumendid ja süsteemid.
• Erinevad traadita side testimisplatvormid ja antenni testimismoodulid.
• Sidebaasjaamade ja võrguterminalide testimise ja kontrollimise trükkplaadid.
• Muud elektroonilised testimisvaldkonnad, millele kehtivad ranged nõuded kõrgsageduse, kõrge täpsuse ja kõrge usaldusväärsuse osas.
