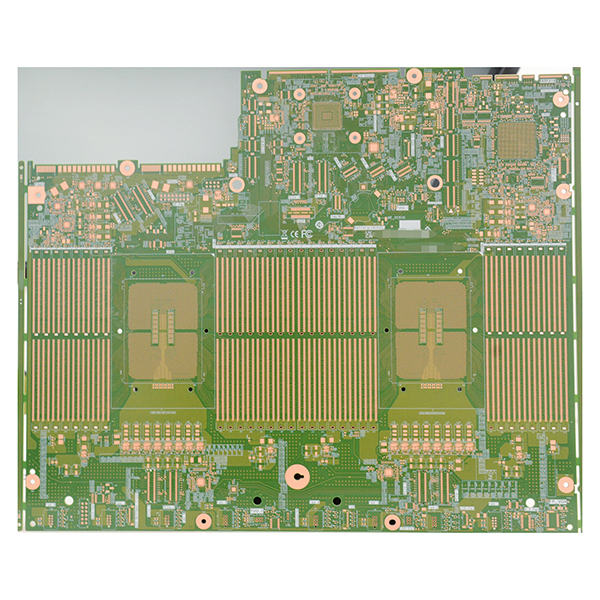

kõrgtasemelised serveri PCB tootmise ja disaini lahendused

Serveri PCB tootmine seab protsessidele ja materjalidele kõrged nõuded. Tavalised galvaniseerimisseadmed ei suuda enam täita protsessi ja tootmise efektiivsuse nõudeid. Seetõttu kasutatakse impulss-VCP galvaniseerimistehnoloogiat. Lisaks on PCB-d valmistatud kiiretest materjalidest ja puurimise järel kasutatakse plasma, et eemaldada puurimisjäägid ja tagada aukude seinte kvaliteet. Joonlaiusele ja vahekauguse kontrolli täpsusele esitatakse äärmiselt kõrged nõuded, seega kasutatakse tavaliselt LDI eksponeerimisseadmeid ja vaakumetsimisliine kõrge täpsusega mustri ülekandeks, tagades range impedantsi kontrolli. Sisestuskao maksimaalne seire sagedus võib ulatuda kuni 16 GHz-ni ja kuna nõuded signaali sisestuskaole suurenevad jätkuvalt, kasutatakse sisestuskao kontrolli optimeerimiseks üha enam kiirust ja madala profiiliga pruunistamisprotsesse.

Serveri PCB tootmise peamised omadused

• Toetab 14 või enamat kõrge kihistruktuuri, et vastata keeruliste serveri vooluringide disainide vajadustele.
• Kõrge kuvasuhe ja minimaalne 0,2 mm augu läbimõõt, mis sobib suure tihedusega ühenduste jaoks.
• Backdrill D+8mil disain vähendab efektiivselt signaali häireid ja kadu.
• Kasutab impulss-VCP-galvaanikat, et parandada galvaanika kvaliteeti ja tootmise efektiivsust.
• Kiired materjalid ja plasma puurimise jääkide eemaldamine tagavad kiire signaaliülekande usaldusväärsuse.
• Täpne joone laius/vahekauguse kontroll, kombineeritud LDI eksponeerimise ja vaakum-etsimisega, tagab impedantsi ühtluse.
• Maksimaalne sisestuskao seire sagedus kuni 16 GHz, toetades kiire andmeedastuse nõudeid.
• Kiiruse tindi ja madala profiiliga pruunistamise tehnoloogia rakendamine tagab parema sisestuskao kontrolli.
• Kohandatav mitmekihiline struktuur, mõõtmed ja erifunktsioonid vastavalt kliendi vajadustele.

Peamised rakendused

• Erinevad kõrge jõudlusega serveri emaplaadid ja laienduskad.
• Andmekeskuste ja pilvandmetöötlusplatvormide tuumaprotsessimoodulid.
• Kiired lülitid, ruuterid ja muud võrgukommunikatsiooniseadmed.
• Kõrgjõudlusega salvestussüsteemid ja RAID-kontrollerikaardid.
• Tööstusharuspetsiifilised serverid finants-, energia-, tervishoiu- ja muudes sektorites, kus on suured andmetöötlusnõuded.
• Muud elektroonilised seadmed, mis nõuavad suurt töökindlust, kiirust ja tihedaid ühendusi.
