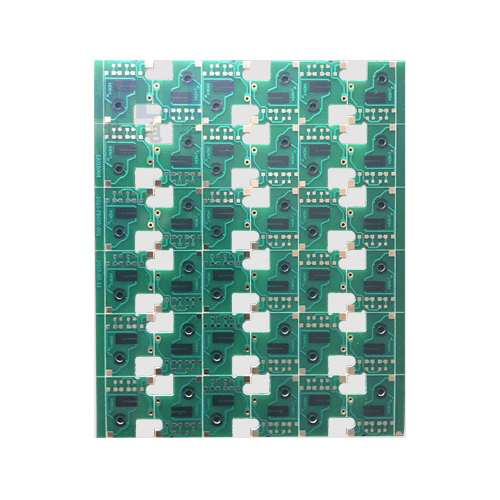

süsiniktindiga trükkplaat

süsiniktindiga PCB kulutõhusate klaviatuuride ja kontaktide jaoks

Süsinikfilmiplaat on trükkplaat (PCB), mille pinnale on trükitud süsiniktindiga juhtiv kiht. Seda kasutatakse tavaliselt kulumiskindlust ja juhtivust nõudvates rakendustes, nagu nupud ja libistavad kontaktid, ning see on ökonoomne ja praktiline PCB pinna töötlemise meetod.

Kirjeldus

Süsinikfilmplaadid (süsiniktindiga trükkplaadid / süsiniktrükkplaadid)

Kirjeldus

Süsinikukileplaadid, mida tavaliselt nimetatakse süsinikust trükkplaadiks või süsinikust trükkplaadiks, on trükkplaadid (PCB), millele on siiditrükiga või sarnaste protsessidega kantud spetsiaalne süsinikust trükivärv (süsinikupasta), et moodustada plaadi pinnale vooluringid või kontaktpunktid. Nende peamine ülesanne on luua juhtivad süsinikukihid teatud trükkplaadi piirkondades, mida tavaliselt kasutatakse nupud, lülitid, kontaktid, hüppajad, muutuvtakistid, potentsiomeetrid ja sarnased komponendid.

Peamised omadused

  • Stabiilne juhtivus:Süsinikukile on omane elektrijuhtivus, mis muudab selle sobivaks nuppude, kontaktide ja sarnaste komponentide jaoks.
  • Suurepärane kulumiskindlus:Süsinikukile pind on kulumiskindel, mis teeb selle ideaalseks piirkondadele, mis on sageli kokkupuutes või libisevad.
  • Kulukohane:Oluliselt ökonoomsem kui metalliga katmise protsessid, nagu kulla- või hõbedaga katmine.
  • Kõrge töödeldavus:Süsinikukile paindlik trükkimine erinevates kujudes ja paksustes vastavalt disainispetsifikatsioonidele.

Tüüpilised rakendused

  • Kerge puudutusega lülitid ja klaviatuurid elektroonikatoodetes.
  • Kaugjuhtimispuldid.
  • Membraanlülitid elektroonilistes kaaludes, kalkulaatorites jne.
  • Muutuvate takistite ja potentsiomeetrite kontaktpunktid.
