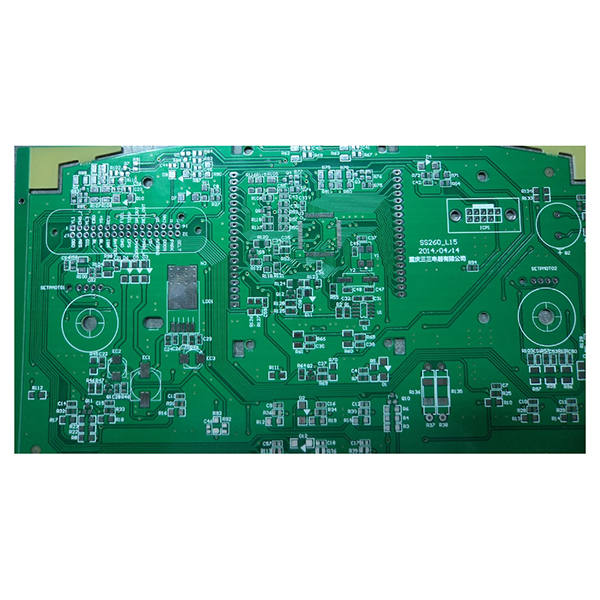

CEM-3 trükkplaadid

CEM-3 trükkplaatide omadused ja rakendused

CEM-3 on komposiitne vasega kaetud laminaat. Selle klaasistumistemperatuur, jootetugevus, koorimistugevus, veeimavus, elektriline läbilöögitugevus, isolatsioonitakistus ja UL-näitajad vastavad kõik FR-4 standarditele. Erinevused seisnevad selles, et CEM-3 paindetugevus on madalam kui FR-4-l ja selle soojuspaisumistegur on kõrgem kui FR-4-l.

Kirjeldus

CEM-3 komposiitne vaskkattega laminaat trükkplaatidele

CEM-3 on komposiitne vaskkattega laminaat, mida kasutatakse trükkplaatide (PCB) valmistamiseks. See on valmistatud aluselisest klaaskiust riidest ja klaaskiust mattidest, mis on tugevdatud epoksüvaiguga, ning seejärel on pinnale pressitud vasfoolium. CEM-3 elektrilised omadused, kuumuskindlus ja leegiaeglustavus on põhimõtteliselt võrreldavad FR-4 omadustega, kuid selle mehaaniline tugevus on veidi madalam ja soojuspaisumistegur veidi kõrgem. CEM-3 kõige märkimisväärsem omadus on see, et selle tuum on üldiselt valge või heleroheline, pind on sile, mida on lihtne puurida ja töödelda, mistõttu sobib see kahepoolsete PCB-de tootmiseks. CEM-3 on laialdaselt kasutusel elektroonikatoodetes, mis nõuavad tasakaalu jõudluse ja hinna vahel, nagu kodumasinad, instrumendid ja mõõturid, autoelektroonika jne.

CEM-3 peamised omadused

  • Elektrilised omadused on võrreldavad FR-4 omadustega.
  • PTH (läbivajutatud augud) kõrge usaldusväärsus.
  • Sile pind, tuum on enamasti valge või heleroheline.
  • Hea leegiaeglustavus ja isolatsioon.
  • Lihtne puurida ja töötleda.
  • Madalam hind kui FR-4, kõrge kulutõhusus.
  • Sobib kahepoolse PCB tootmiseks.

Peamised rakendused

  • Mõõteriistad ja mõõdikud.
  • Infoseadmed.
  • Autode elektroonika.
  • Automaatseadmed.
  • Mängukonsoolid.
  • Kodumasinad.
  • Sidevahendid.

Üldised spetsifikatsioonid

  • Alusmaterjali paksus: 1,0 mm, 1,5 mm.
  • Vase paksus: 35 μm.
  • Plaadi suurus: 1044×1245 mm.
  • Pinnaviimistlus: HASL (kuuma õhu jootmise tasandamine), ENIG (elektrooniline nikkel-kuld), OSP (orgaaniline jootmisvõime säilitaja).
