kahepoolne trükkplaat

kahepoolne trükkplaat täiustatud PCB-disaini jaoks

Kahepoolne PCB on plaat, mille mõlemal poolel on trükkplaadid, mis sobib funktsionaalselt keerukamate ja piiratud ruumiga elektroonikatoodete jaoks. See on üks enim kasutatavaid põhilisi trükkplaatide tüüpe kaasaegses elektroonikatööstuses.

Kirjeldus

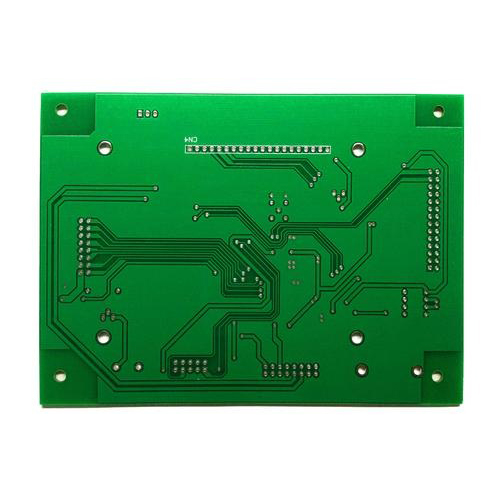

Kahepoolne trükkplaat (kahepoolne PCB)

Kahepoolne plaat, täisnimikahepoolne trükkplaat (Double-Sided PCB), viitab trükkplaadile (PCB), mille ülemisele ja alumisele kihile on paigutatud vooluringid (vasest jooned). Kahepoolsed trükkplaadid on üks levinumaid trükkplaaditüüpe ja neid kasutatakse laialdaselt erinevates elektroonikatoodetes.

Kahekihilise PCB peamised omadused:

  • Kahepoolne juhtmestik:Plaadi mõlemale poolele saab paigaldada komponente ja juhtmeid, mis suurendab paigutuse tihedust ja disaini paindlikkust.
  • Läbiviigud:Läbiviigud on plaati läbi puuritud, et ühendada mõlema poole vooluringid, võimaldades keerukamaid vooluringide disaine.
  • Mõõdukas hind ja väljakujunenud tehnoloogia:Võrreldes ühepoolsete plaatidega vastavad kahepoolsed PCB-d keerukamate elektroonikatoodete vajadustele, kuid on odavamad kui mitmekihilised plaadid.

Kahepoolse plaadi peamised rakendused:

  • Kodumasinad.
  • Tööstuslik juhtimine.
  • Mõõteriistad ja mõõturid.
  • Sidevahendid.
  • Autode elektroonika jne.
