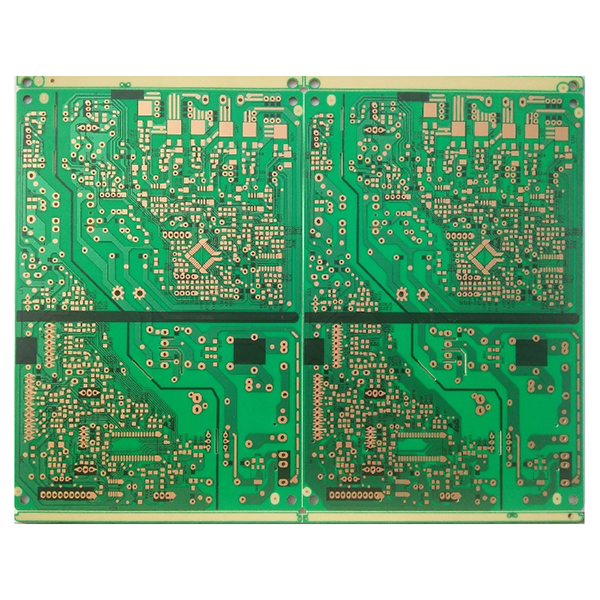

leegiaeglustav vaskkattega fenoolpaberist laminaat PCB

Leegiaeglustava vasega kaetud fenoolpaberist laminaadi materjal vastab UL 94 V-0 leegiaeglustava standardile, millel on suurepärased leegikindlus- ja elektriisolatsiooniomadused.

Peamine struktuur:

1. Isoleeriv paberalus:Valmistatud kõrge puhtusastmega puidumassi paberist, mis on mitu korda töödeldud, et tagada elektriline isolatsioon ja mehaaniline tugevus.
2. Fenoolvaik:Paberpõhi on immutatud fenoolvaiguga, et parandada kuumuskindlust, niiskuskindlust ja plaadi stabiilsust.
3. Vaskfoolium:Pinnale on lamineeritud kõrge puhtusastmega elektrolüütiline vasest foolium, et hõlbustada järgnevat söövitamist ja vooluahela mustri moodustamist.

Leegiaeglustava vasest laminaadi peamised omadused:

1. Madal hind, sobib masstootmiseks.
2. Suurepärane leegiaeglustavus, vastab standardile 94 V-0.
3. Hea niiskuse- ja kuumuskindlus.
4. Hea mõõtmete stabiilsus, väike kõverdumine ja moonutamine, suurepärane mehaaniline töötlemisvõime.
5. Sobiv stantsimistemperatuur on 40°C kuni 70°C, lihtne stantsida, puurida ja muul viisil töödelda.
6. Pinnale kasutatakse tavaliselt kolofooni töötlust. Temperatuurikindluse tõttu ei saa seda töödelda jootekattega.

Leegiaeglustava laminaadi peamised rakendused:

1. Laias kasutusel tarbeelektroonika, nagu telerite, magnetofonide, heliseadmete, mängukonsoolide, telefonide ja kodumasinate trükkplaatide tootmises.
2. Viimastel aastatel kasutatakse seda ka ostsilloskoopide (CRT) ja kontoritehnika (OA-seadmed) toiteplokkidele.
3. Sobib kulutundlikele ja kergete töötingimustega elektroonikatoodetele.

Üldised spetsifikatsioonid:

1. Alusmaterjali paksus: 1,2 mm, 1,6 mm
2. Vase paksus: 25 μm, 35 μm
3. Plaadi suurus: 1020 x 1030 mm
