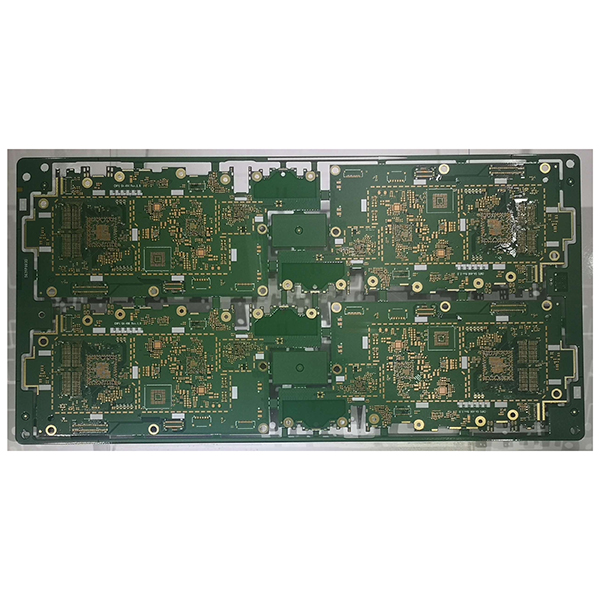

kõrge tihedusega ühendusega trükkplaat

kõrge tihedusega ühendusplaat mobiil- ja IoT-seadmetele

HDI-plaadid saavutavad suure ühenduste tiheduse ja miniatuurse suuruse tänu sellistele tehnoloogiatele nagu mikro-pimedad läbiviigud ja peidetud läbiviigud, mis muudab need plaadid asendamatuks kaasaegsete tippklassi elektroonikatoodete jaoks.

Kirjeldus

HDI plaadidvõikõrgtihedusega ühendusplaadid, on trükkplaadid, mis saavutavad suure marsruutimistiheduse mikrojoonte laiusega, mikrojoonte vahekaugusega ja mikro-via tehnoloogiaga. HDI-plaadid on levinud kõrgekvaliteedilised trükkplaadid, mida kasutatakse kaasaegsetes elektroonikatoodetes, nagu nutitelefonid, tahvelarvutid ja kõrgekvaliteedilised serverid.

HDI-plaatide peamised omadused

  1. Kõrge marsruutimise tihedus:Joonte laius ja vahekaugus on tavaliselt alla 100 μm (4 mil), mis võimaldab tihedamat marsruutimist ja väiksemat komponentide vahekaugust.
  2. Mikro-läbiviikude tehnoloogia:Laialdane kasutamine mikro-pimeda läbiviigu ja laseriga puuritud peidetud läbiviigud, et parandada kihi vahelist ühenduse efektiivsust.
  3. Mitmekihiline struktuur:Tavaliselt mitmekihilised plaadid (4-kihilised, 6-kihilised, 8-kihilised või rohkem), mis toetavad keerukaid vooluringide konstruktsioone.
  4. Õhuke ja kompaktne disain:Võimaldab arendada kergemaid, õhemad, lühemaid ja väiksemaid elektroonikatooteid.

HDI-plaatide eelised

  1. Toetab suure tihedusega ja suure jõudlusega kiipide pakendamist, nagu BGA, CSP ja QFP.
  2. Parandab oluliselt signaali terviklikkust ja usaldusväärsust, vähendades samal ajal signaali viivitust ja ülekandeid.
  3. Võimaldab toodete mõõtmete vähendamist ja kaalu alandamist.
  4. Ideaalne elektroonikatoodetele, mis nõuavad suurt kiirust, kõrget sagedust ja ranget signaali terviklikkust.

HDI-plaatide rakendusvaldkonnad

  1. Nutitelefonid, tahvelarvutid, kantavad seadmed.
  2. Sülearvutid, kõrgetasemelised emaplaadid.
  3. Autode elektroonika, meditsiiniseadmed.
  4. Side baasjaamad, serverid ja muud kõrgetasemelised elektroonikaseadmed.
