IKT testimine PCB tootmises

IKT-testimine PCB-tootmises kvaliteedi ja usaldusväärsuse tagamiseks

In-Circuit Test (ICT) kasutab spetsiaalseid testimisseadmeid ja -vahendeid, et teostada täielikult kokkupandud PCB-de (trükkplaatide) punkt-punkti kontrolli. See on PCB tootmises asendamatu kvaliteedikontrolli etapp.

Kirjeldus

In-Circuit Test (ICT) ülevaade

Sisestest (ICT) kasutatakse peamiselt komponentide jootmise kvaliteedi, elektriliste ühenduste seisundi ja iga komponendi parameetrite vastavuse kontrollimiseks projekteerimisnõuetele.

Tööpõhimõte

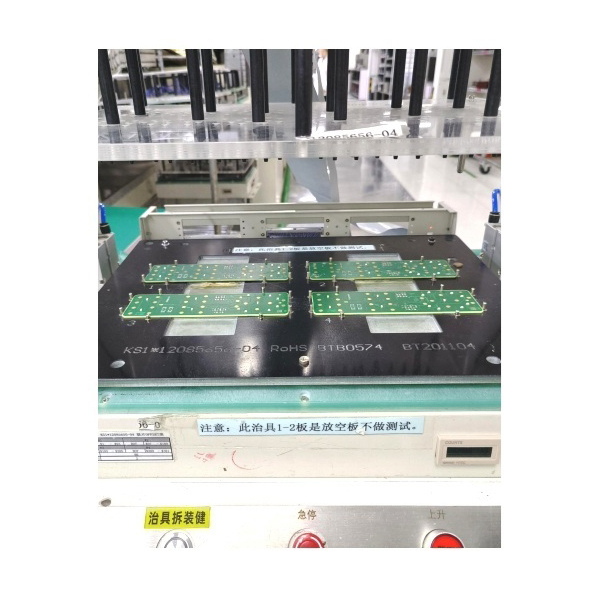

ICT-seade kinnitab trükkplaadi testseadmele (naelade alusele) ja kasutab sadu või tuhandeid vedruga proove, et luua otsene kontakt trükkplaadi testpunktidega. Tarkvara juhitav seade rakendab automaatselt pinge või voolu, et mõõta iga komponendi ja vooluahela elektrilisi omadusi, sealhulgas avatud vooluahelaid, lühiseid, takistust, mahtuvust, dioode ja transistoreid. See võimaldab kiiresti ja täpselt avastada tootmis- ja kokkupanekuprotsessi defekte.

Peamised kontrollitavad punktid

  • Kontrollige komponentide olemasolu, polaarsust ja väärtust.
  • Kontrollige jootmisprobleeme, nagu külmad jootekohtad, ebapiisav jootmine, lühised ja avatud vooluringid.
  • Veenduge, et trükkplaadi funktsionaalsed ühendused on täielikud ja töökindlad.
  • Mõõdake erinevate komponentide tegelikud elektrilised parameetrid.

Eelised ja tähtsus

  • Kiire testimise kiirus, sobib masstootmisliinidele.
  • Kõikehõlmav kontroll, mis hõlmab enamikku elektrilistest rikest.
  • Kõrge testimise täpsus, võimaldab avastada väiksemad vead kiiresti ja parandada esmase tootlikkust.
  • Vähendab ümbertöötlemise ja remondi kulusid, parandades toote usaldusväärsust ja klientide rahulolu.

Rakendusalad

ICT-d kasutatakse laialdaselt erinevate elektroonikatoodete tootmisel, sealhulgas tarbeelektroonika, autoelektroonika, sidevahendite, meditsiiniseadmete ja tööstuslike juhtimissüsteemide tootmisel. ICT tagab tõhusa ja usaldusväärse kvaliteedi tagamise nii ühe-, kahe- kui ka mitmekihiliste plaatide puhul.

Meie ICT-teenuse eelised

Meil on kaasaegsed ICT-testimisseadmed ja professionaalne inseneride meeskond, mis võimaldab meil pakkuda kohandatud ICT-testimislahendusi, et vastata erinevate toodete ja protsesside kontrollinõuetele, aidates klientidel parandada toote kvaliteeti ja turukonkurentsivõimet.
