impedantsi kontrolli PCB kiire signaali edastamiseks

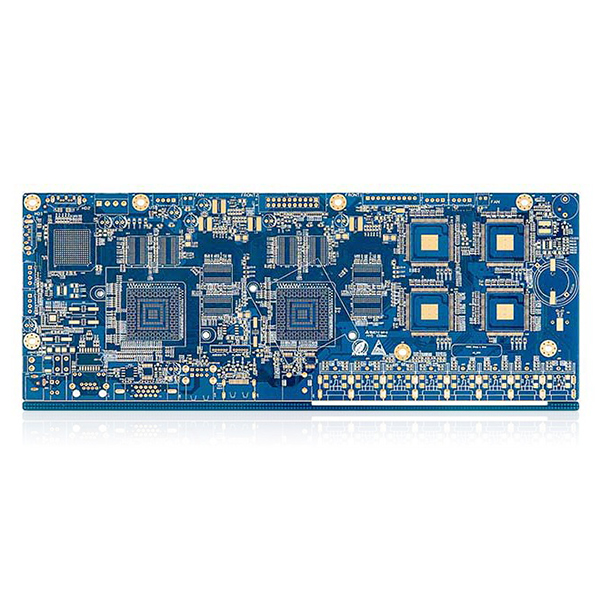

Impedantsi kontrolli PCB

Impedantsi kontrolli PCB peamine eesmärk on tagada stabiilne ja prognoositav impedantsi väärtus kiire signaali edastamise ajal, vähendades seeläbi selliseid probleeme nagu signaali peegeldumine, ülekandekahjustused ja kadud ning tagades signaali terviklikkuse ja usaldusväärsuse.

Peamised omadused

• Kõrge mitmekihiline disain:12-kihiline struktuur toetab keerukaid vooluahelasüsteeme ja kihilist signaalide suunamist, parandades üldist elektrilist jõudlust.
• Ranged impedantsi kontroll:Impedantsväärtus 100 Ω tolerantsiga ±10% vastab kiire digitaalse signaali edastamise kõrgetele täpsusnõuetele, vähendades oluliselt signaali moonutust ja peegeldust.
• Kõrge täpsusega tootmine:3,8 mil joone laius ja 3,2 mil joone vahekaugus sobivad suure tihedusega marsruutimiseks ja toetavad kõrgelt integreeritud elektrooniliste toodete disaini.
• Suurepärased materjalid ja töötlus:Valmistatud kõrgekvaliteedilisest FR-4 substraatist, stabiilse dielektrilise konstantiga ja plii-vaba HASL protsessiga, mis parandab keskkonnasõbralikkust ja jootmise usaldusväärsust.
• Suurepärane kihidevaheline isolatsioon:Mitmekihiline struktuur ja hoolikalt valitud materjalid tagavad kihidevahelise isolatsiooni, parandades plaadi usaldusväärsust ja vastupidavust.
• Sobib kiire signaaliülekandeks:Optimeeritud konstruktsioon ja materjalivalik muudavad selle ideaalseks mitmesugusteks kiirete ja kõrgsageduslike elektrooniliste rakenduste jaoks.

Peamised rakendused

• Võrgukommunikatsiooniseadmed, nagu lülitid, ruuterid ja kiire andmeedastusmoodulid.
• Serverid ja salvestusseadmed.
• Tööstuslikud automaatika juhtimissüsteemid.
• Meditsiinilised elektroonikaseadmed.
• Kiire signaalitöötlus ja testimisseadmed.
• Tarbijatehnika vooluringimoodulid, mis nõuavad ranget kiiret digitaalsignaali jõudlust.
