press-fit tehnoloogia PCB-komponentide paigaldamiseks ja ühendamiseks

Press-Fit tehnoloogia PCB-komponentide kokkupanekus

Press-fit tehnoloogia on tõhus ja usaldusväärne ühendustehnika, mida kasutatakse kaasaegses trükkplaatide (PCB) kokkupanekus. Seda kasutatakse laialdaselt selliste elektroonikatoodete kokkupanekus, mis nõuavad suurt kiirust, tihedust ja usaldusväärsust, nagu autode elektroonika, sidevahendid, tööstuslikud juhtimisseadmed ja meditsiiniseadmed.

Tööpõhimõte

Press-fit tehnoloogia kasutab spetsiaalselt projekteeritud press-fit-tappide elastset struktuuri. Kui tapid sisestatakse PCB-plaadi kaetud aukudesse, tekib tappide pinna ja augu seina vahel mikroskoopiline elastne deformatsioon, mille tulemuseks on tugev mehaaniline lukustus ja madala takistusega elektriline ühendus. Kogu protsess ei vaja kuumutamist ega jootmist, vältides kõrgetest temperatuuridest tingitud termilist pinget ja jootmisdefekte, parandades seeläbi ühenduse stabiilsust ja usaldusväärsust.

Peamised eelised

• Ei ole vaja jootmist, keskkonnasõbralik:Vähendab jootmise ja jootevahendi kasutamist, vähendades kahjulikke aineid ja termilisi kahjustusi ning vastates keskkonnakaitse nõuetele.
• Kõrge usaldusväärsus:Press-fit ühendused pakuvad suurepärast vastupidavust vibratsioonile ja löökidele, sobides karmi töökeskkonnaga.

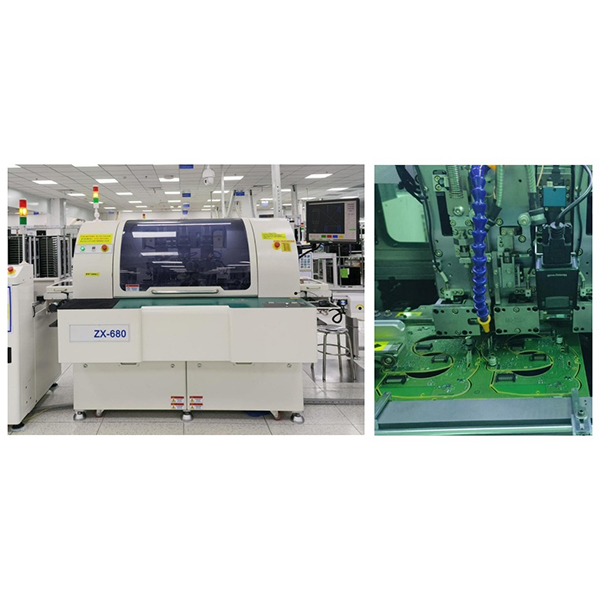

• Lihtne kasutamine, tõhus ja aega säästev:Automatiseeritud pressühenduste seadmed võimaldavad tõhusat masstootmist ja parandavad tootmise efektiivsust.
• Hea hooldatavus:Hõlbustab hilisemat remonti ja asendamist, parandades toote hooldatavust.
• Sobivad suure tihedusega kokkupanekuks:Eriti sobiv mitmekihiliste ja kahepoolsete plaatide jaoks, mis nõuavad suure tihedusega kokkupanekut.

Rakendusalad

Press-fit tehnoloogiat kasutatakse laialdaselt autode juhtimisseadmetes, tööstuslikes automaatikaseadmetes, side baasjaamades, serverites, meditsiinielektroonikas ja muudes valdkondades, mis nõuavad äärmiselt kõrget ühenduste usaldusväärsust ja kokkupaneku efektiivsust. Press-fit tehnoloogia kasutamisega on võimalik saavutada suure tihedusega, suure jõudlusega ja äärmiselt usaldusväärsed elektrilised ühendused, mis muudab selle tehnoloogia kaasaegses elektroonikatööstuses asendamatu võtmeprotsessiks.
