vaikuga täidetud PCB

vaiguga täidetud läbiviikudega trükkplaat suurema töökindluse ja jootmise tagamiseks

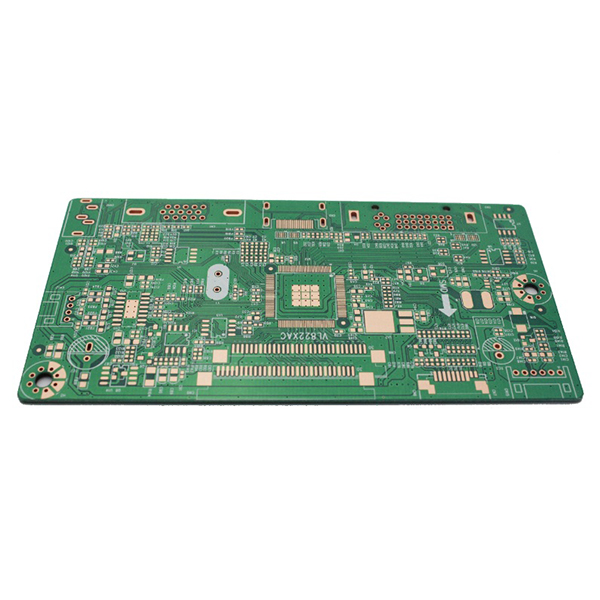

Vaiguga täidetud läbiv PCB (Resin Plugged Via PCB või Resin-filled Via PCB) viitab trükkplaadile, mille läbivajad on PCB tootmisprotsessi käigus vaiguga täidetud ja suletud.

Kirjeldus

Vaikuga täidetud läbiviikude töötlemise eesmärk

Vaikuga täidetud läbiviikude töötlemise eesmärk on takistada jootematerjali voolamist läbiviikudesse, suurendada plaadi töökindlust ja täita spetsiaalseid protsessinõudeid, nagu näiteks suure tihedusega ühendused (HDI).

Peamised omadused

  1. Vaikuga täidetud läbiviigud:Vahed täidetakse vaiguga (tavaliselt pimedad, peidetud või läbivad vahed), kuivatatakse ja töödeldakse pinnalt, et tagada aukude sisemuse tühjuste puudumine.
  2. Sile pind:Pärast vaiguga täitmist võib teha lihvimise ja vasestamise, et tagada tasane pad-pind, mis sobib BGA ja CSP-taoliste peenikeste pakettide paigaldamiseks.
  3. Parem töökindlus:Vältib probleeme, nagu mullid või jootekuulid jootmise ajal, suurendades juhtivuse usaldusväärsust ja mehaanilist tugevust.

Peamised rakendused

  1. Kõrgtihedusega ühendusega trükkplaadid (HDI PCB).
  2. Mitmekihilised plaadid, mis nõuavad pimedaid/peidetud läbiviike ja läbiviikude sulgemise konstruktsioone.
  3. PCB-konstruktsioonid suure töökindlusega, peene sammuga komponentidele (nt BGA- ja CSP-pakendid).
  4. Erilised nõuded, et takistada jootekolvi pastast läbiviikudesse tungimist.

Erinevused tavalistest läbiviikudest

  1. Tavalised läbiviigud on tavaliselt tühjad ja teenivad ainult elektrilise ühenduse eesmärki, ilma pistikute kasutamiseta.
  2. Vaiguga täidetud läbiviigud PCB-d on täidetud vaiguga, mis vastab kõrgemate protsessi- ja kokkupanekunõuetele.
