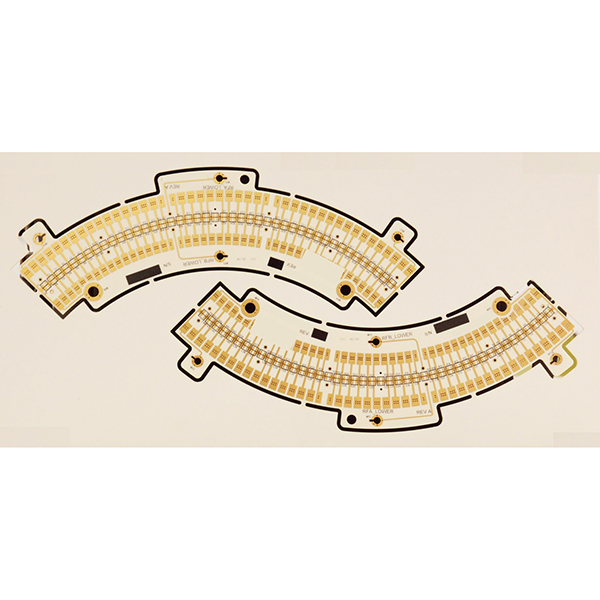

5G jaoks mõeldud RF-transiiveri trükkplaadi tootmine

RF-transiiveri trükkplaadi valmistamisel kasutatakse üldjuhul süsivesinik- või PTFE-substraate, tavaliselt 2–8 kihiga, ning trükkplaadi pinnal on tihe RF-skeem.

Kirjeldus
RF-transiiverimoodulid on tänapäevastes 5G-sidevõrkudes olulised signaali sisend- ja väljundseadmed, mis vastutavad signaalide vastuvõtmise ja edastamise eest traadita võrkudes. RF-transiiveri trükkplaadi (PCB) tootmine nõuab äärmiselt suurt täpsust vooluahela söövitamisel, tavaliselt ENIG (Electroless Nickel Immersion Gold) pinnatöötlusega.

RF-transiiveri trükkplaadi tootmise peamised omadused

  • Kasutab süsivesiniksubstraate või PTFE-substraate, millel on suurepärane kõrgsageduslik jõudlus, et tagada minimaalne signaali edastamise kadu.
  • Paindlik kihtide arv, tavaliselt 2 kuni 8 kihti, et vastata erineva keerukusega RF-vooluahelate disaini vajadustele.
  • Tihe RF-vooluahela paigutus, millel on väga kõrged söövitamise täpsuse nõuded, et tagada signaali terviklikkus.
  • Kasutab tavaliselt ENIG (Electroless Nickel Immersion Gold) pinnatöötlust, et parandada jootmise usaldusväärsust ja korrosioonikindlust.
  • Suurepärane impedantsi kontroll, et vastata kõrgsagedusliku signaali edastamise nõuetele.
  • Toetab väikeste mõõtmetega ja tiheda vahekaugusega mikrolintide ja koplanaarsete lainejuhtide struktuuride disaini.
  • Kohandatav substraatmaterjal, kihtide arv, paksus ja pinnatöötlusvõimalused vastavalt kliendi nõudmistele.

Peamised rakendused

  • RF transiiverimoodulid ja antenniseadmed 5G tugijaamades.
  • RF esiosamoodulid traadita side seadmetes, nagu WiFi, Bluetooth ja ZigBee.
  • Kõrgsageduslikud transiiverimoodulid satelliitside- ja radarisüsteemides.
  • Kõrgsageduslikud RF-komponendid mobiilside terminalides.
  • Kõrgsageduslikud transiiverseadmed lennunduses ja sõjalises elektroonikas.
  • Traadita side moodulid IoT- ja nutikodu rakendustes.
  • Muud RF-side- ja testimisseadmed, mis nõuavad kõrgsageduslikku signaalitöötlust.
