selektiivne lainejootmine täppiselektroonika kokkupanekuks

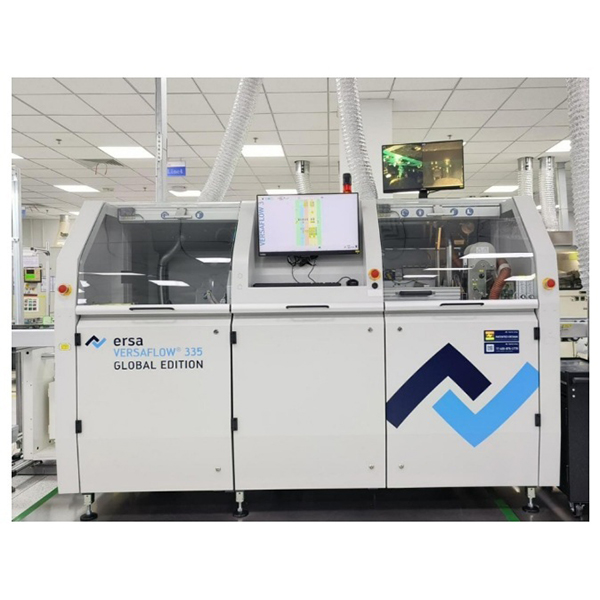

Selektiivne lainejootmine

Võrreldes traditsioonilise täislainejootmisega, kasutab selektiivne lainejootmine täpselt kontrollitavaid pihusteid, et kanda soojust ja jootetina ainult kindlatele komponentidele, vältides tõhusalt mõju soojustundlikele ja jootmata aladele.

Selektiivse lainejootmise tööpõhimõte

Selektiivne lainejootmine kasutab sisseehitatud automatiseeritud konveierisüsteemi, et paigutada PCB täpselt jootmispiirkonda. Eelnevalt seadistatud programmide kohaselt kasutab süsteem pihustid, et jootmispiirkondadele ühtlaselt jootevahendit kanda, seejärel eelsoojendab PCB määratud eelsoojendustsoonis. Seejärel viib jootmispihusti sulatatud jootematerjali kindlaksmääratud kõrgusel ja voolukiirusel komponendi juhtmetele ja padjadele, saavutades lokaalse jootmise. Kogu protsess on väga automatiseeritud ja jootmisparaetreid saab paindlikult kohandada, et vastata erinevate toodete jootmisvajadustele.

Peamised eelised

• Kõrge täpsusega jootmine:Sihtjootmine vähendab tõhusalt termilist kahjustust ja tagab jootekohtade kvaliteedi.
• Suur kohandatavus:Sobib kahepoolseks paigaldamiseks, segakomplekteerimiseks ja muudeks keerulisteks PCB-jootmise nõueteks.
• Kõrge automatiseerituse tase:Võimalik sujuvalt integreerida SMT, testimise ja muude protsessidega automatiseeritud tootmisliinidel.
• Energiasäästlikkus ja keskkonnakaitse:Vähendab jootmise ja jootevahendi kasutamist, alandab energiatarbimist ja saastet.
• Kõrge järjepidevus ja jälgitavus:Protsess on jälgitav, jootekvaliteet on väga ühtlane ja toote usaldusväärsus on paranenud.

Rakendusalad

Selektiivne lainejootmine on laialdaselt kasutusel autode elektroonikas, tööstuslikus juhtimises, tarbeelektroonikas, meditsiiniseadmetes, sidevahendites jm. See sobib eriti hästi tihedate komponentidega toodetele, paljude kuumustundlike osadega toodetele või kahepoolsetele trükkplaatidele, pakkudes tõhusaid, usaldusväärseid ja keskkonnasõbralikke jootmislahendusi.
