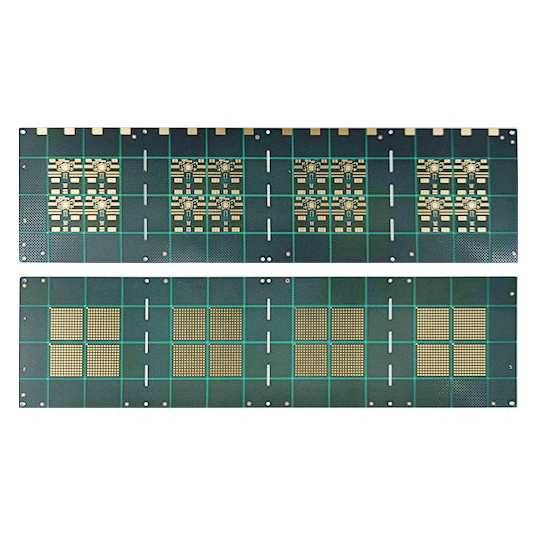

SLP substraatilaadne PCB

SLP asub tavaliste PCB-de ja täiustatud IC-substraatide vahel

Substraatilaadsed PCB-d on kõrgekvaliteedilised PCB-lahendused, mis jäljendavad IC-kandjakaarte, pakkudes samas madalamaid kulusid ja suuremat tootmispaindlikkust. Ühendades endas suure tiheduse, täpsuse ja kulutõhususe, toimivad need vahetootena, mis ühendab traditsioonilisi PCB-sid ja IC-kandjakaarte.

Kirjeldus

Substraatilaadsed PCB-d Ülevaade

Substraatilaadsed PCB-d on kõrgekvaliteedilised trükkplaatide tooted, mis asuvad traditsiooniliste PCB-de (trükkplaatide) ja IC-substraatide (integraallülituste pakendamise substraatide) vahel. Need ühendavad endas tavapäraste PCB-tootmisprotsesside kulueelised ja IC-substraatide valitud suure tiheduse ja täpsuse omadused, teenindades peamiselt tooteid, mis nõuavad suurt integratsiooni, peeneid jooni ja mitmekihilisi struktuure.

Peamised omadused

  • Peenike joone laius ja samm:Tavaliselt saavutatakse 30/30 μm või peenem, mis ületab kaugelt traditsioonilised PCB-d (tavaliselt 50/50 μm või jämedam).
  • Mitmekihiline suure tihedusega ühendus:Kasutab IC-substraadi sarnaseid lamineerimisprotsesse, et toetada suuremat kihide arvu ja suure tihedusega ühendusi.
  • Kulude ja tulemuslikkuse tasakaal:Tootmisprotsessid ja kulud on madalamad kui IC-substraatidel, kuid kõrgemad kui standard-PCB-del, vastates kõrgetasemelise tarbeelektroonika nõudmistele (nt nutitelefonide emaplaadid, kaameramoodulid).

Kasutusvaldkonnad

Laialdaselt kasutatav nutitelefonides, kantavates seadmetes, kiiretes sidevahendites ja muudes kulutundlikes toodetes, mis nõuavad suurt tihedust ja jõudlust.
