Joodisepasta trükkimine on pinnapealse paigaldustehnoloogia (SMT) väga oluline protsess. Selles protsessis kasutatakse spetsiaalset šablooni (mall), et kanda joodisepasta täpselt igale trükkplaadi (PCB) padjale.

Kirjeldus

Joodispaista trükkimine

Joodisepasta trükkimise kvaliteet mõjutab otseselt järgnevat komponentide paigaldamist ja joodisliidete usaldusväärsust, mistõttu on see oluline elektroonikatoodete üldise kvaliteedi seisukohalt.

Tööpõhimõte

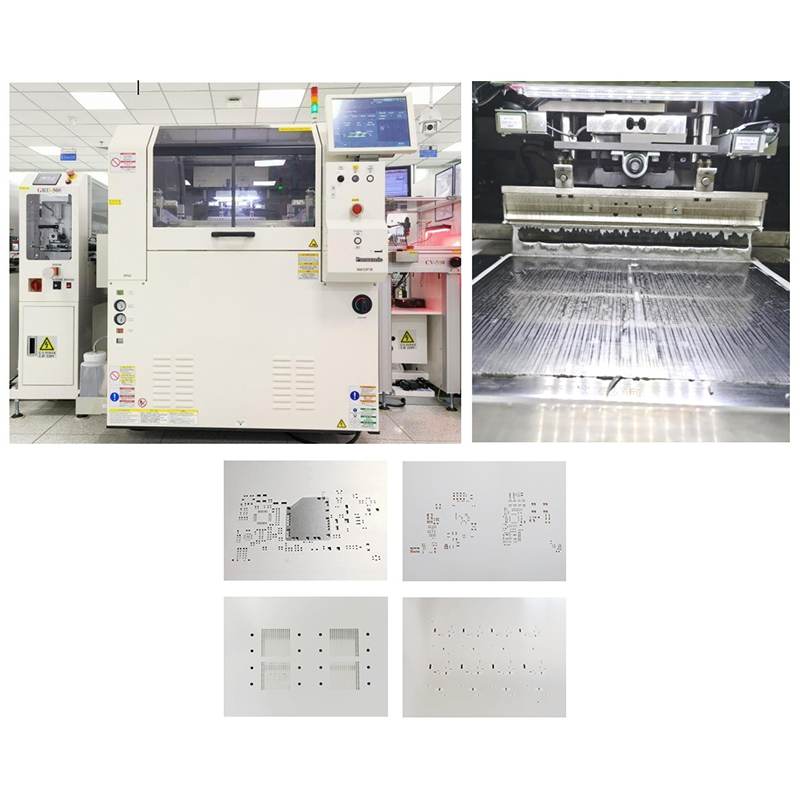

Joodisepasta trükkimisel kasutatakse tavaliselt automaatset või käsitsi juhitavat printerit, et joondada šabloon PCB-ga. Joodisepasta levitamiseks šablooni pinnale kasutatakse kummirakelt. Joodisepasta läbib šablooni avad ja kantakse täpselt PCB-padjadele. Pärast šablooni eemaldamist jääb joodisepasta muster PCB-le, valmistades selle ette komponentide paigaldamiseks ja reflow-jootmiseks.

Protsessi etapid

  1. Joondage šabloon PCB-ga, et iga ava vastaks täpselt padjale.
  2. Kasutage kummi, et jootekolvi ühtlaselt šabloonile kanda.
  3. Joodisepasta kantakse šablooni avade kaudu PCB padjadele.
  4. Eemaldage šabloon ja kontrollige jootekolvi pastaga trükkimise kvaliteeti.

Tähtsus ja eelised

  • Tagab jootepasta ühtlase jaotumise, parandades jootekohtade kvaliteeti.
  • Vähendab defekte, nagu jootematerjali sildumine, ebapiisav jootematerjal ja külmad jootekohtad.
  • Toetab suure tihedusega ja suure täpsusega elektroonikatoodete kokkupanekut.
  • Suurendab tootmise efektiivsust ja toote usaldusväärsust.

Rakendusvaldkonnad

Joodisepasta trükkimist kasutatakse laialdaselt mobiiltelefonide, arvutite, kodumasinate, autoelektroonika, meditsiiniseadmete ja tööstuslike juhtimissüsteemide kokkupanekul. See on tänapäeva elektroonikatööstuses asendamatu ja kriitiline etapp.
