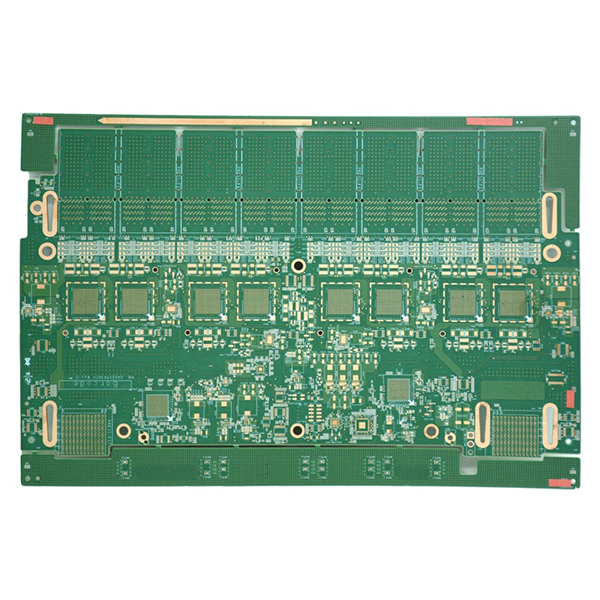

lüliti PCB tootmine

lüliti PCB tootmine suure tihedusega võrkude jaoks

Lüliti PCB-d on tavaliselt projekteeritud mitmekihilise struktuuriga, mis koosneb 12 või enamast kihist ja mille külgede suhe on üle 9:1, et vastata suure tihedusega kokkupaneku ja keerulise signaaliülekande nõuetele.

Kirjeldus
Joonte laius ja vahekaugus on 0,075 ja 0,090 mm ning augu läbimõõt on 0,225 mm, mis teeb need sobivaks suure tihedusega ühenduste jaoks. Lülitusplaatide tootmisel kasutatakse tavaliselt hübriidpressimise protsesse, peamiselt ultra madala kaduga kiiruse materjale, mis on segatud standardse FR4 materjaliga, et tasakaalustada signaali jõudlust ja kulude kontrolli. PCB paigutus hõlmab tavaliselt suurt arvu optilisi mooduleid või kiirühendusliideseid. Kõrgsageduslike ja kiirete signaalide sisestuskao ja signaali terviklikkuse nõuete täitmiseks kasutatakse disainis laialdaselt selliseid täiustatud tehnoloogiaid nagu tagapuurimine ja vaigupluggid + POFV.

Lüliti PCB tootmise peamised omadused

  • Mitmekihiline struktuur, tavaliselt 12 või enam kihti, sobib keeruliste võrguseadmete disainiks.
  • Kõrge kuvasuhe, suurem või võrdne 9:1, toetab suure tihedusega vertikaalset ühendust.
  • Peenike vooluringi käsitöö, minimaalse joone laiusega/vahekaugusega 0,075/0,090 mm, mis vastab kiire signaaliülekande nõuetele.
  • Minimaalne augu läbimõõt 0,225 mm, sobiv suure tihedusega ühenduste ja miniatuurse disaini jaoks.
  • Hübriidpressimisprotsess, mis ühendab ultra madala kaduga kiirühendusmaterjalid standardse FR4-ga, tagades tasakaalustatud jõudluse ja hinna.
  • Mitmed kiire liidese paigutused, mis sobivad mitmete optiliste moodulite ja kiirete ühenduste rakendustega.
  • Toetab tagantpoolset puurimist ja vaiguplugg-auke + POFV protsesse, mis vähendavad oluliselt signaali sisestuskaotust ja parandavad signaali terviklikkust.
  • Kohandatavad mõõtmed, kihtide arv, eriprotsessid ja liidese paigutused vastavalt kliendi nõudmistele.

Peamised rakendused

  • Erinevad kõrge jõudlusega võrgukommutaatorite emaplaadid ja laienduskad.
  • Andmekeskuste ja pilvandmetöötlusplatvormide tuumiklülitusseadmed.
  • Kiired ruuterid ja magistraalvõrgu side seadmed.
  • Suurte ettevõtete võrkude ja linnapiirkondade võrkude tuumiklülitusseadmed.
  • Kiired ühendusmoodulid 5G side baasjaamades ja ülekandevõrkudes.
  • Muud võrgu- ja sidevarustuse valdkonnad, kus on ranged nõuded kiirete signaalide ja suure tihedusega ühenduste suhtes.
