läbiv pth, sealhulgas DIP-sisestamine ja jootmine

läbiv auk pth, sealhulgas DIP sisestamine ja jootmine

Läbiv auk on oluline protsess elektroonikatööstuses, mis tähendab peamiselt erinevate DIP, läbivate aukude ja PTH elektrooniliste komponentide sisestamist PCB aukudesse vastavalt disainile, millele järgneb jootmine.

Kirjeldus

Tavalised pistikkomponendid (läbivajutavad)

Tavalised pistmikkomponendid (läbivajutavad) hõlmavad muu hulgas DIP-pakendis integraallülitusi, elektrolüütkondensaatoreid, keraamilisi kondensaatoreid, induktoreid, trafosid, kvartsostsillaatoreid, ühendusi, pin-pistikupesad, pin-pistikupesad, releed, kaitsmed, lülitid ja võimsusseadmed, nagu TO-220 ja TO-92. Läbivajutamine sobib mitte ainult DIP (Dual In-line Package) komponentidele, vaid hõlmab ka kõiki elektroonilisi osi, mis vajavad PTH (Plated Through Hole) sisestamist.

Läbiviikude paigaldamise protsess

  1. Ettevalmistamine ja sorteerimine:Vastavalt kliendi BOM-ile ja tootmisplaanile valmistatakse ette ja sorteeritakse kõik läbivajutamiseks vajalikud läbivajutavad komponendid.

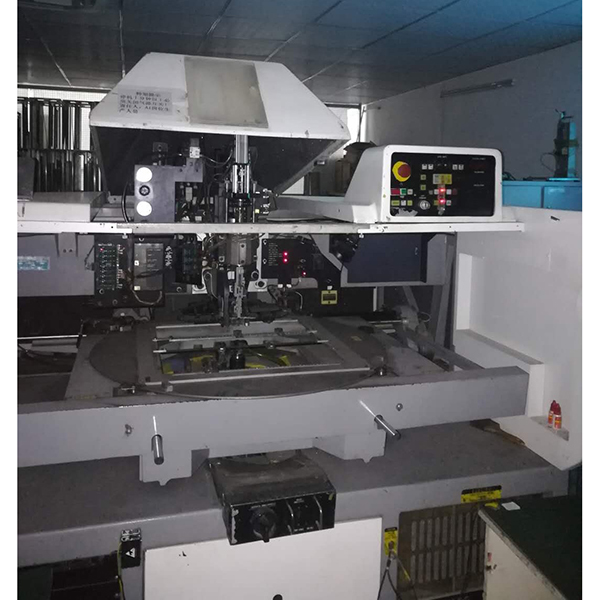

  2. Paigaldamine:Operaatorid või automatiseeritud masinad sisestavad komponendid, sealhulgas DIP-kiibid ja erinevad PTH-osad, määratud PCB-aukudesse, tagades õige asendi, suuna ja polaarsuse.
  3. Juhtmete vormimine (vajadusel):Mõnede komponentide puhul vormitakse juhtmed eelnevalt, et need sobiksid paremini PCB aukudesse ja jootmisprotsessi.
  4. Kontroll ja parandamine:Sisestatud komponendid kontrollitakse täpsuse osas ja kõik valed paigutused parandatakse viivitamatult, et tagada kokkupaneku kvaliteet.
  5. Joodetamine:Kõigi paigaldatud komponentide juhtmeid kinnitatakse PCB-padjadele kindlalt lainejootmise või käsitsi jootmise abil, tagades usaldusväärsed elektrilised ühendused.
  6. Juhtmete lõikamine ja puhastamine:Pärast jootmist lõigatakse ära üleliigsed juhtmed ja puhastatakse jäägid, et parandada toote välimust ja toimivust.

Läbivajutamise peamised rakendused

Läbivajutamise meetodit kasutatakse laialdaselt mitmesugustes elektroonikatoodetes, eriti nendes, mis nõuavad suurt töökindlust, suurt võimsust või lihtsat hooldust. Tüüpilised rakendused hõlmavad kodumasinaid (nt telerid, audiosüsteemid, pesumasinate juhtpaneelid), tööstuslikke juhtimisseadmeid (emaplaadid, PLC-d, inverterid), sidevahendeid (ruuterid, lülitid), autoelektroonikat (armatuurlaud, võimsusmoodulid), mõõteriistu, meditsiiniseadmeid ja katseseadmeid.

Läbivajutuse eelised

  • Sobib DIP-kiipidele ja kõigile läbivajutavate komponentidele, toetades laia valikut protsesse.
  • Kõrge mehaaniline tugevus ja tugevad jootekohtad, suurepärane vibratsioonikindlus ja usaldusväärsus.
  • Toetab suure võimsusega ja suuremõõtmelisi komponente, tagades parema soojuse hajumise ja voolu juhtimise.
  • Lihtsam hooldus ja sisestatud komponentide asendamine, mis vähendab hoolduskulusid.
  • Kogenud protsess ja arenenud seadmed, mis sobivad erinevate elektroonikatootmise vajadustega.

Läbivajutavate komponentide ja SMT vaheline erinevus

Läbivajutamise (PTH) kasutatakse peamiselt suuremate või mehaaniliselt nõudlike komponentide puhul, samas kui SMT (pinnale paigaldamise tehnoloogia) on ideaalne miniatuursete, suure tihedusega ja kõrgelt automatiseeritud kokkupanekute jaoks. Läbivajutamise eelised on kõrge usaldusväärsus ja lihtsam remont, samas kui SMT võimaldab ruumi säästa ja tootmise efektiivsust parandada.

Meie läbivajutamise teenuse eelised

Meil on kogenud meeskond, kes on spetsialiseerunud sisestamisele ja jootmisele ning toetab nii käsitsi kui ka automatiseeritud protsesse. Me suudame täita kõik nõuded, sealhulgas sisestamine, jootmine, juhtme lõikamine ja puhastamine kõikide PTH komponentide jaoks, sealhulgas, kuid mitte ainult, DIP pakendid. Range kvaliteedikontroll tagab stabiilse ja usaldusväärse toote kvaliteedi. Me suudame protsessi ja kontrollistandardeid kohandada kliendi vajadustele, pakkudes tõeliselt ühe peatuse läbivajutamise teenuseid.
