läbivajutavad läbiviigud

läbiviikudega ühendatakse kõik PCB kihid

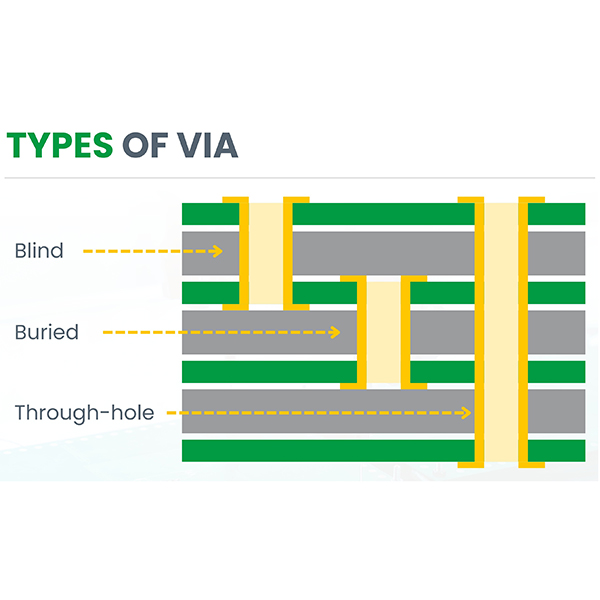

läbiviikud on avad, mis läbivad kõik PCB kihid ja millel on avad mõlemas otsas. Neid kasutatakse tavaliselt kihtidevaheliste vooluringide ühendamiseks ja komponentide juhtmetele ruumi tegemiseks ning need on traditsioonilise PCB disaini standardne avatüüp.

Kirjeldus

Läbiviigudon trükkplaatidel levinud tüüpi avade struktuur. Need on avad, mis läbivad trükkplaadi ühelt poolelt teisele ja mida kasutatakse juhtivate jälgede ühendamiseks plaadi eri kihtide vahel ning mis toimivad ka komponentide juhtmetele kinnituspunktidena.

Peamised omadused

  1. Läbistab kõik trükkplaadi kihid, ulatudes ülemisest kihist alumise kihini, mõlemad otsad on trükkplaadi pinnal nähtavad. Auk on täielikult läbipaistev.
  2. Kasutatakse tavaliselt juhtivate jälgede ühendamiseks trükkplaadi erinevate kihtide vahel ja komponentide juhtmetele kinnitamiseks.
  3. Valmistatud väljakujunenud protsesside abil, mis hõlmavad tavaliselt mehaanilist puurimist või laserpuurimist, millele järgneb metalliseerimine (galvaaniline katmine) elektrilise juhtivuse saavutamiseks.

Kasutusalad

  1. Loob elektrilised ühendused PCB kihtide vahel.
  2. Võimaldab traditsiooniliste läbiviikkomponentide (takistid, kondensaatorid, integraallülitused jne) jootmist, sisestades tihvtid aukudesse.
  3. Laias kasutusel erinevat tüüpi trükkplaatides, eriti kahepoolsetes ja mitmekihilistes trükkplaatides.

Eelised

  1. Turvalised ühendused stabiilse ja usaldusväärse elektrilise toimivusega.
  2. Väljakujunenud tootmisprotsess, madalad kulud, sobiv masstootmiseks.
  3. Hõlbustab käsitsi kokkupanekut ja hooldust.
